产品介绍

智慧实验室集控台高度集成,免布线安装,集多功能讲台、网络模块、中控模块、接口模块、实验管理服务器、视觉处理设备等于一体。减少了设备之间的连线,保证了系统高可靠运行。智慧实验室集控台安装OpenTraining智慧实验室管理软件,降低了系统操作的复杂度,方便教师完成教学任务。


智慧实验室集控台

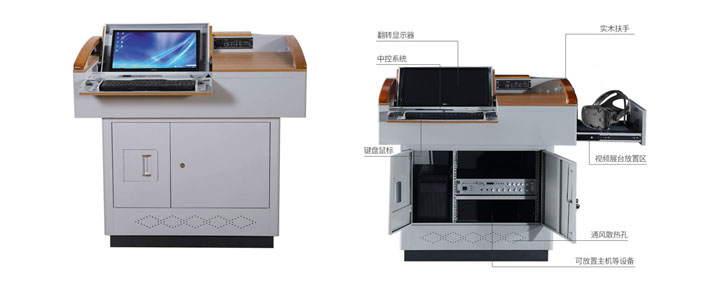

(1) 多功能讲台

1.   讲台尺寸: 1100*780* 1000mm;

2.   盖门采取翻转方式,更加人性化设计,解决了以往盖门沉重、开门困难的问题;

3.   合理的尺寸设计,合理的设备安排,国际19英寸机架,真正做到防盗功能;

4.   钢木结合材料一体成型,实木扶手,桌面木质耐划台面,全封闭式结构,保障了多媒体设备的安全性;

5.   液晶显示器采用翻转设计,显示器角度随意调节,可使视线和显示器接近垂直,关闭后所有设备都隐藏在讲台内;

6.   键盘采用翻转式设计,显示器、中央控制系统、键盘互不影响独立操作;

7.   右侧采用隐藏式抽拉设计,安装视频展示台,无需钥匙开启;

8.   接口模块有:USB 2个、VGA 1个、网络接口1个、Audio 1个、电源接口1个、话筒接口1个;

9.   多功能讲台可用放置教师机;



(2) 中控模块

1.   控制模块:对实验室的外围设备控制,包括:总电源控制、分电源控制、实验室灯光控制、音响系统、荧幕控制、电动窗帘控制、能源检测、温度检测等;

2.   人机界面:7寸HMI控制面板,分辨率:800*480,65535真彩色,电阻触摸屏;

3.   通讯接口:RJ45接口;

4.   操作方式:本地HMI操作与网络远程操作,直接控制各种不同的外设;

5.   一键复位,对所有外设一键复位到特定的状态;

6.   IC卡管理:插卡即用,当一卡通IC卡插入时,系统首先对IC卡判断是否为身份有效,如有效则系统自动启动各项设备;拔卡即走,当一卡通IC卡拔出时,网络中控将自动关闭系统中的各项设备。


(3) 实验管理服务器

实验管理服务器用于运行智慧实验室管理软件,并保存学生实验结果数据。配置如下:

1. CPU:Win10;

2. CPU:I5酷睿;

3. 内存:8G;

4. 硬盘:1T机械硬盘;


(4) 网络模块

实验室的各设备通过网络模块汇集在一起,网络模块包括千兆交换机和WiFi模块。为方便部署,学生电脑、实验设备、教学一体机、无线摄像头等设备都通过WiFi网络连接,多媒体智能讲台内部通过千兆交换机连接。

n  千兆交换机

1.   端口:24个10/100/1000M BASE-T以太网端口,2个1000MSFB光口;

2.   MAC地址表:支持地址自动学习,自动老化;

3.   交换容量:39GBPS;

4.   电源:100~240V AC;

5.   工作温度:0~40°C;

n  WiFi路由器

1.   WAN口: 2个10/100/1000Base-T以太网端口;

2.   LAN口: 3个10/100/1000Base-T以太网端口;

3.   Wifi工作频段:2. 4GHz和5GHz双频覆盖;

4.   无线速率:1200Mbps;

5.   工作电源:100~240V;

6.   工作环境:0°C ~ 40°C;


(5) 视频处理设备

视频处理设备用于对摄像头一键录制、回放进行高效处理。可同时处理多路教师与学生摄像头。

1.   音视频输入:16路;

2.   音视频回放:16路;

3.   音视频编解码参数:H.264/H.265;

4.   录像分辨率:4K/1080P/720P;

5.   硬盘: 2T,SSTA3.0接口;

6.   音视频输出:1路VGA,1路HDMI,1路语音;

7.   网络接口:RJ45*1,1Gbps;

8.   网络管理:IPv4、IPv6、HTTP、NTP、DNS、ONVIF;

9.   电源:12V @2A;

10.尺寸:375*275*52mm;
